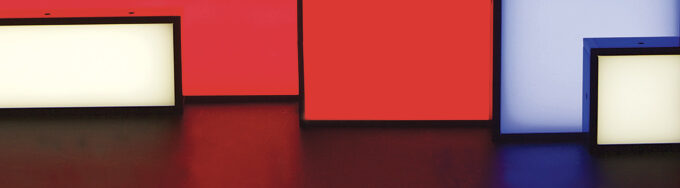

Les rétro-éclairages ou backlights offrent un éclairage de surface homogène pour l’inspection de formes et diverses applications de vision industrielle telles que le niveau de remplissage de liquide et la présence/absence. Ils sont conçus pour créer le meilleur contraste pour le traitement d’image en mode strobe ou continu. Les backlights TPL Vision sont dotés de bords fins et offrent une très grande homogénéité, ce qui leur permet de s’attaquer aux projets de vision industrielle les plus difficiles. Éclairez n’importe quelle surface, des zones étroites de 50×50 mm jusqu’aux champs de vision étendus, des espaces confinés aux très grandes surfaces.
7 résultats affichés
Le rétroéclairage semi-collimaté de TPL Vision, le CSBACK, est le choix d’éclairage idéal pour l’inspection ou la mesure de plastiques transparents et de pièces arrondies. Par définition, la lumière collimatée possède des rayons lumineux parallèles et se disperse donc de manière minimale lors de la diffusion. Cela permet de créer des images à contraste élevé, nécessaires à la détection précise de contours et à l’analyse de défauts.
Les principaux domaines d’application sont l’inspection d’objets aux bords arrondis et aux pièces transparentes, difficiles à inspecter avec des backlights traditionnels par manque de contraste. Un éclairage collimaté permet d’obtenir un angle plus étroit, ce qui empêche la lumière de s’enrouler autour des parties arrondies. Cela signifie que l’image n’est plus baignée de lumière et que les bords sont plus clairement définis. Les détails ressortent mieux avec un contraste amélioré, ce qui permet d’obtenir des images de haute qualité et une précision accrue.
Le nouveau HPBACK est une solution d’éclairage backlight haute puissance dédiée aux applications de vision industrielle.
Ce produit constitue la toute dernière évolution du performant MBACK+ Standard de TPL Vision.
Parmi les nouveautés : augmentation de la puissance lumineuse – jusqu’à 45 kLux*, nouveau connecteur M12 5 pôles pour une intégration simplifiée, temps de montée et de descente plus courts (respectivement 15 μs et 10 μs) et dimensions disponibles par pas de 1 cm (de 200 x 200mm jusqu’à 500 x 500mm ou 1000 x 200mm).
La structure robuste en aluminium peut être fabriquée dans des tailles allant de 200 x 200mm à 900 x 900mm ou 1900 x 400mm. Cette nouvelle solution de backlight est parfaite pour les applications à haute cadence, nécessitant un flux lumineux intense. Disponible en rouge, blanc et infrarouge, elle offre une luminosité extrêmement élevée et une homogénéité de surface pouvant atteindre 85%. Il s’agit d’une solution recommandée pour les applications de rétroéclairage et les tâches de contrôle qualité, telles que : présence / absence, analyse des défauts sur les bords, mesure du niveau de remplissage des liquides et contrôle des formes.
(* puissance mesurée en mode continu à la surface d’un produit équipé de leds blanches).
Le CMBACK+ semi-collimaté est un rétroéclairage puissant et très diffus, dédié à de nombreuses applications de vision industrielle. Grâce aux leds haute puissance, associées aux lentilles spéciales dont il est équipé, il génère un éclairage intense et homogène.
Le connecteur peut être placé sur n’importe quel côté du MBACK+, qui peut ensuite être installé sur n’importe quel type de convoyeurs. À la base du connecteur, 2 voyants LED indiquent si le produit est alimenté et si le mode strobe est activé. Le MBACK+ est parfaitement adapté à des tâches de contrôle qualité de type : présence/absence, défauts de contours, manques de matière… Il peut également être utilisé en éclairage directif diffus, pour le contrôle de pièces brillantes.
Doté de fines bordures, le SMALL SBACK II est un backlight de faible épaisseur, à la fois puissant et homogène, qui convient parfaitement aux espaces confinés. Positionné sous les objets à éclairer, il fait ressortir les silhouettes sous forme d’ombres chinoises, ce qui permet le contrôle d’éventuels défauts de contours et manques de matières…
De nombreux systèmes de vision sont composés, non pas d’un éclairage, mais de plusieurs sources lumineuses. Et il arrive parfois que les panneaux de Leds équipés d’un diffusant blanc perturbent le bon fonctionnement de la caméra et des autres éclairages, en diffusant la lumière dans des directions inattendues, créant ainsi des reflets indésirables, et en diminuant le contraste, ce qui peut compromettre la qualité de l’inspection.
Le Black & Light (Bn’L) de TPL Vision est une solution innovante, qui permet de remédier à cela. Doté de Leds haute puissance, il permet de parfaitement mettre en lumière les formes des produits à contrôler, quand il est allumé. Et lorsqu’il est éteint, il se transforme en fond noir, ce qui permet aux autres éclairages de travailler parfaitement. De plus, le diffusant est composé d’un matériau mat qui permet d’absorber les effets de lumière, et contribue à optimiser l’éclairage global. Le Black & Light est disponible en version Standard et Overdrive.
Dotés de 4 led haute puissance, les solutions d’éclairage Led Bricks présentent la particularité de se clipser entre elles en toute simplicité. Il suffit d’associer plusieurs Led Bricks pour obtenir de grandes zones d’éclairage, configurables selon le type d’application. En superposant un diffusant opaque, on obtient un éclairage backlight homogène, particulièrement apprécié des spécialistes en vision industrielle. Les éclairages Led Brick bénéficient de tous les avantages technologiques des leds, à un prix attractif.
