High Power HPBACK

Le nouveau HPBACK est une solution d’éclairage backlight haute puissance dédiée aux applications de vision industrielle.

Ce produit constitue la toute dernière évolution du performant MBACK+ Standard de TPL Vision.

Parmi les nouveautés : augmentation de la puissance lumineuse – jusqu’à 45 kLux*, nouveau connecteur M12 5 pôles pour une intégration simplifiée, temps de montée et de descente plus courts (respectivement 15 μs et 10 μs) et dimensions disponibles par pas de 1 cm (de 200 x 200mm jusqu’à 500 x 500mm ou 1000 x 200mm).

La structure robuste en aluminium peut être fabriquée dans des tailles allant de 200 x 200mm à 900 x 900mm ou 1900 x 400mm. Cette nouvelle solution de backlight est parfaite pour les applications à haute cadence, nécessitant un flux lumineux intense. Disponible en rouge, blanc et infrarouge, elle offre une luminosité extrêmement élevée et une homogénéité de surface pouvant atteindre 85%. Il s’agit d’une solution recommandée pour les applications de rétroéclairage et les tâches de contrôle qualité, telles que : présence / absence, analyse des défauts sur les bords, mesure du niveau de remplissage des liquides et contrôle des formes.

  • AUGMENTATION DE LA LUMINOSITÉ JUSQU’À 45 kLux*
  • CONNECTEUR M12 5 PÔLES
  • CONTRÔLE DIMMING À DISTANCE
  • TAILLES PERSONNALISABLES AU CM PRÈS

(* puissance mesurée en mode continu à la surface d’un produit équipé de leds blanches).

Le HPBACK possède des bords extrêmement fins (4 mm d’épaisseur) ce qui facilite l’intégration de la zone utile d’éclairage dans le système de vision. Les leds sont surmontées de lentilles particulièrement efficaces, afin d’obtenir le meilleur équilibre puissance lumineuse / homogénéité. Comme la majorité des produits TPL Vision, le HPBACK comporte une alimentation à contrôle de courant intégrée et est garanti 3 ans.

Informations techniques

Veuillez cliquer sur les onglets ci-dessous.

Méthode d’éclairage

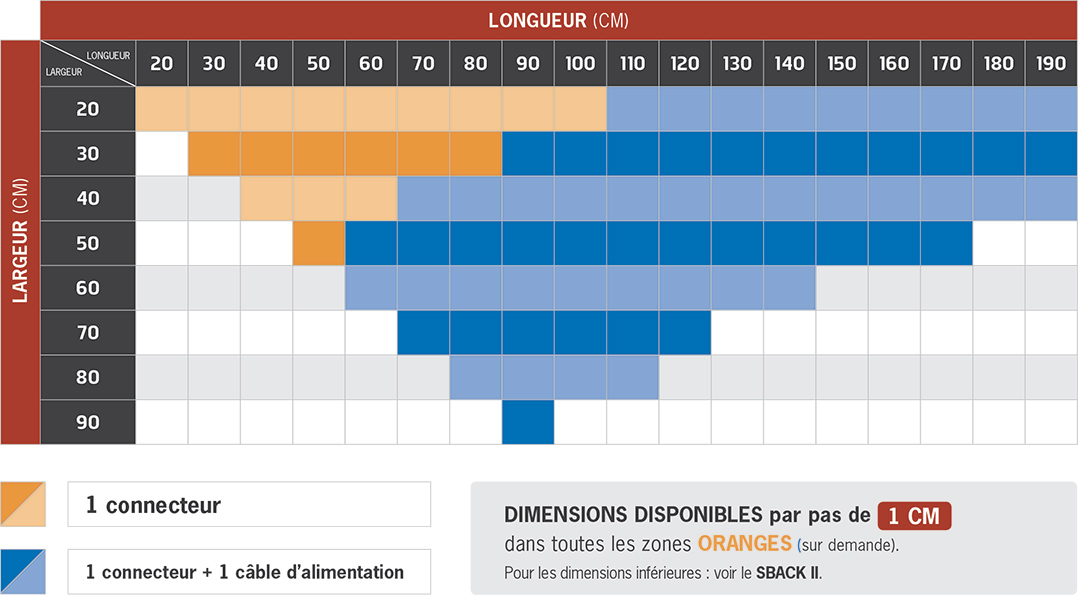

Sélecteur de dimensions

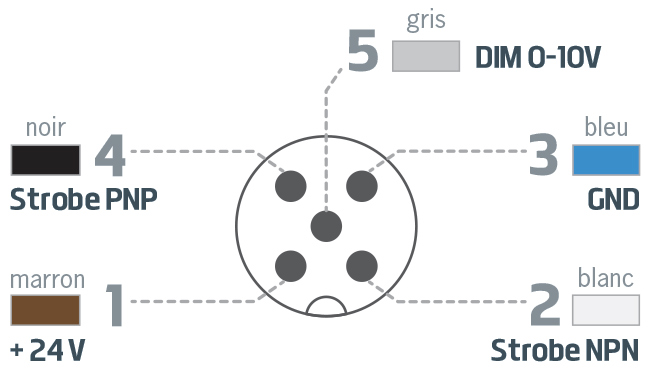

Schéma de câblage

Note: Dimming 0-10V = 100% – 30% (respectivement).

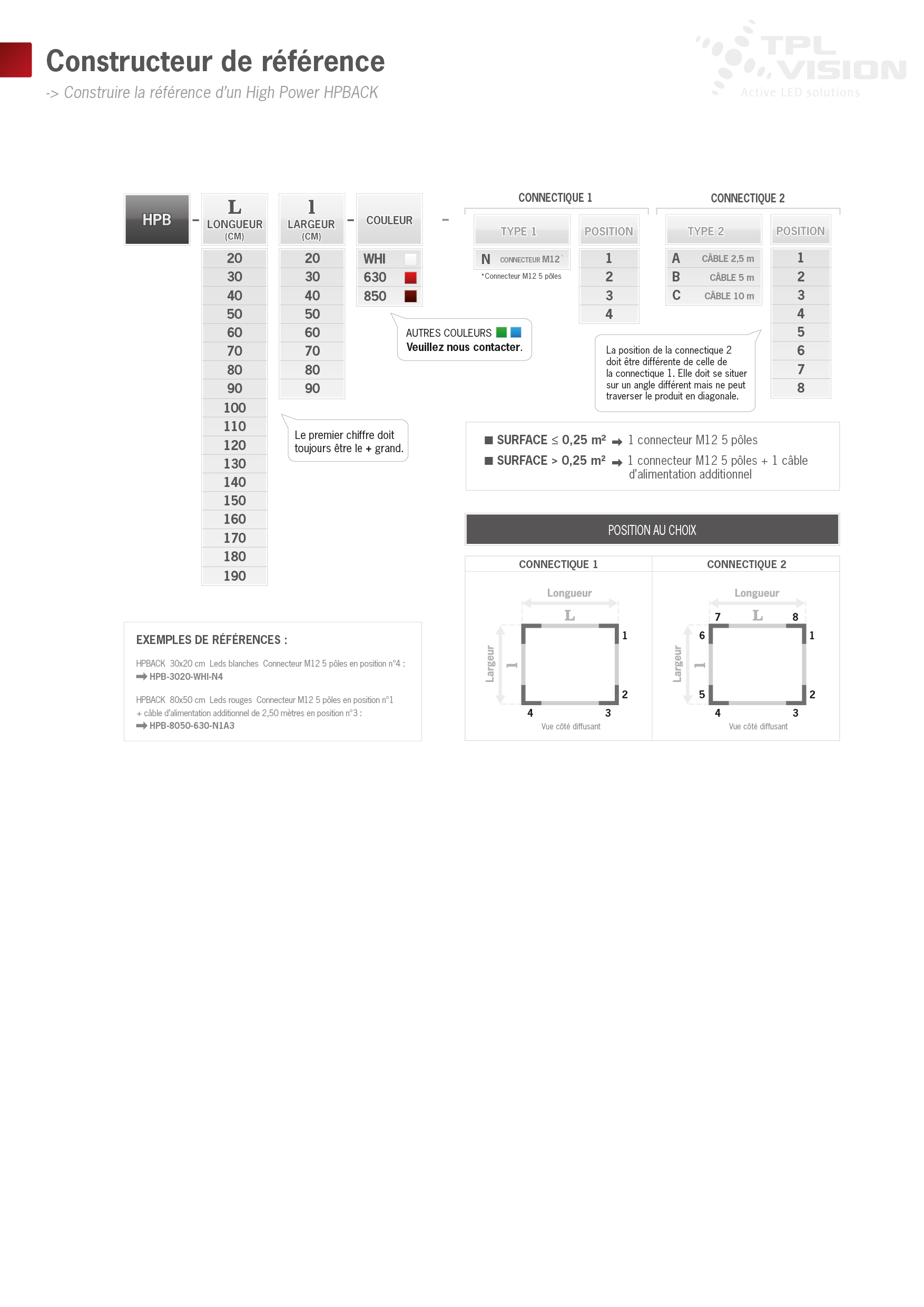

Constructeur de référence

Le HPBACK possède des bords extrêmement fins (4 mm d’épaisseur) ce qui facilite l’intégration de la zone utile d’éclairage dans le système de vision. Les leds sont surmontées de lentilles particulièrement efficaces, afin d’obtenir le meilleur équilibre puissance lumineuse / homogénéité. Comme la majorité des produits TPL Vision, le HPBACK comporte une alimentation à contrôle de courant intégrée et est garanti 3 ans.

Informations techniques

Veuillez cliquer sur les onglets ci-dessous.

Méthode d’éclairage

Sélecteur de dimensions

Schéma de câblage

Note: Dimming 0-10V = 100% – 30% (respectivement).

Constructeur de référence

Accessoires
