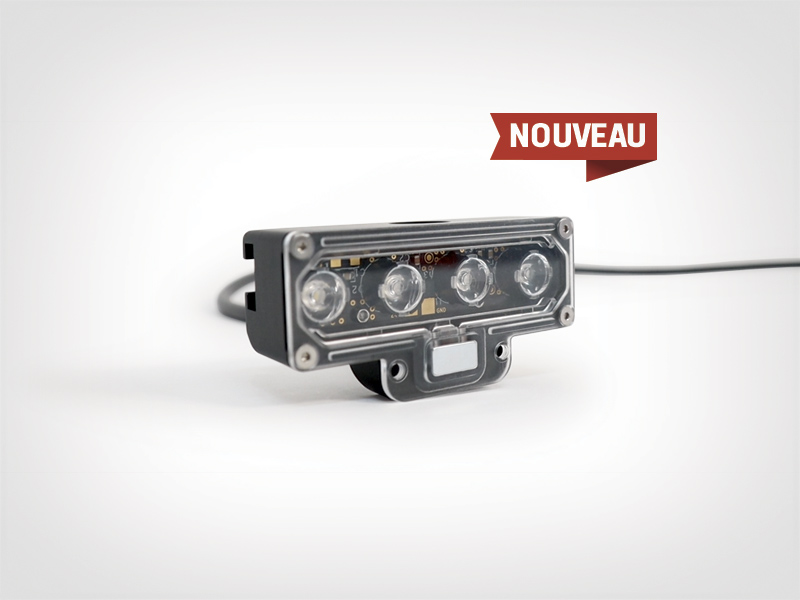

Modular M-TBAR

Barre d’éclairage modulable et ultra-flexible, la M-TBAR est une barre de leds très compacte, qui répond aux normes IP67. Elle donne la possibilité aux utilisateurs de modifier l’angle du faisceau lumineux grâce aux Angle Changers brevetés par TPL Vision. Offrant une flexibilité inégalée, la M-TBAR permet d’éclairer de manière experte les applications de vision industrielle de petite échelle nécessitant une solution robuste. Les domaines d’application incluent la lecture de codes, le contrôle qualité, la vérification de composants, l’inspection d’étiquettes et d’emballages, la robotique et bien plus encore.

  • Petite barre d’éclairage adaptée aux applications de vision industrielle dans les espaces confinés
  • Compacte mais puissante, conçue pour une intégration aisée
  • Éclairage OverDrive auto-strobe, doté d’un boîtier robuste et d’une alimentation à contrôle de courant intégré

Présentation du produit

Principales caractéristiques

  • Disponible en blanc (4800K), rouge (630nm), IR (850nm), vert (525nm), bleu (470nm)
  • Conception légère et robuste, conforme à la norme IP67 – parfaite pour l’outillage en bout de bras mécanique et autres applications en robotique (éclairage seul : 60g, boîtier : 72g)
  • Chaînez des barres entre elles, afin de créer une barre plus longue, avec toujours le même espacement entre les leds
  • Montage facile sur rainure T-SLOT

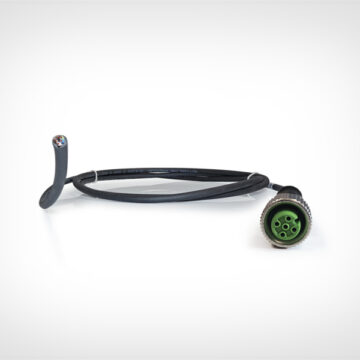

  • Connecteur M12 standard
  • Longueur de câble flexible entre la lumière et l’alimentation – jusqu’à 10 m
  • Dimming en modes Continu et OverDrive
  • S’adapte facilement à la majorité des caméras et lecteurs de code du marché
Mini-barre M-TBAR pour la vision industrielle

Compatible avec les Angle Changers

modular m tbar

Les Angle Changers sont des diffusants robustes qui permettent d’élargir le faisceau lumineux des lentilles de la M-TBAR (angle standard de ±5°), offrant ainsi plus de flexibilité sur l’ensemble du champ de vision. Options disponibles :

  • •Étroit ±10° (Standard & Polarisé)
  • •Moyen ±17° (Standard & Polarisé)
  • •Large ±25° (Standard & Polarisé)
  • •En Ligne ±9-16° (Standard & Polarisé)
  • Polarisant seul

Applications

La Modular M-TBAR fonctionne en mode strobe et en mode continu. La fonction OverDrive strobe intégrée rend le produit parfait pour l’industrie automobile, la logistique et la fabrication de composants électroniques, et bien d’autres applications de robotique, contrôle qualité et inspection par vision :

  • lecture de code
  • inspection d’étiquettes
  • identification de pièces
  • vérification de position
  • traçabilité
  • …et bien plus encore !

Informations techniques

Veuillez cliquer sur les onglets ci-dessous.

Méthode d’éclairage

Direct
modular m tbar
Effets rasants

Irradiance

modular m tbar

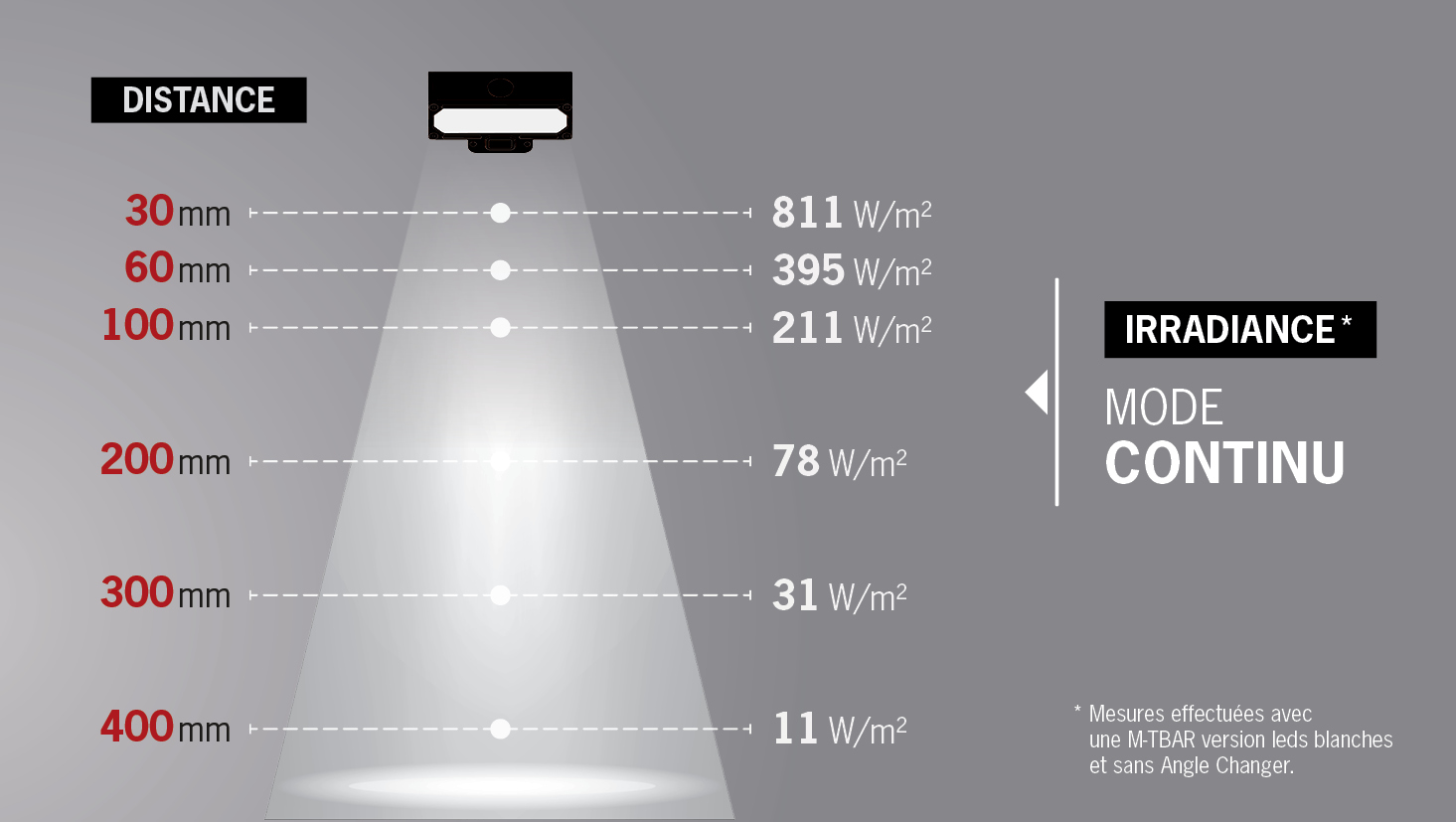

Modular M-TBAR : irradiance en mode continu
modular m tbar

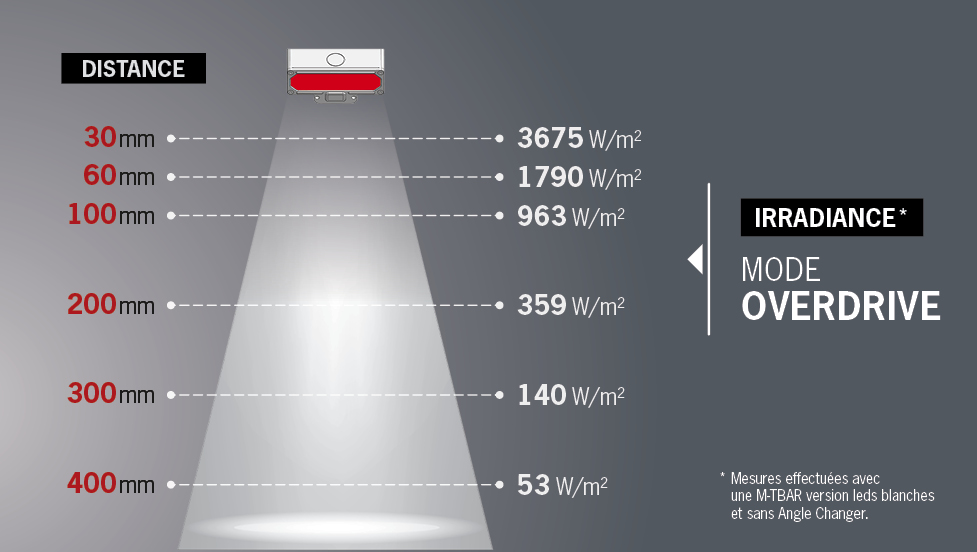

Modular M-TBAR : irradiance en mode Strobe

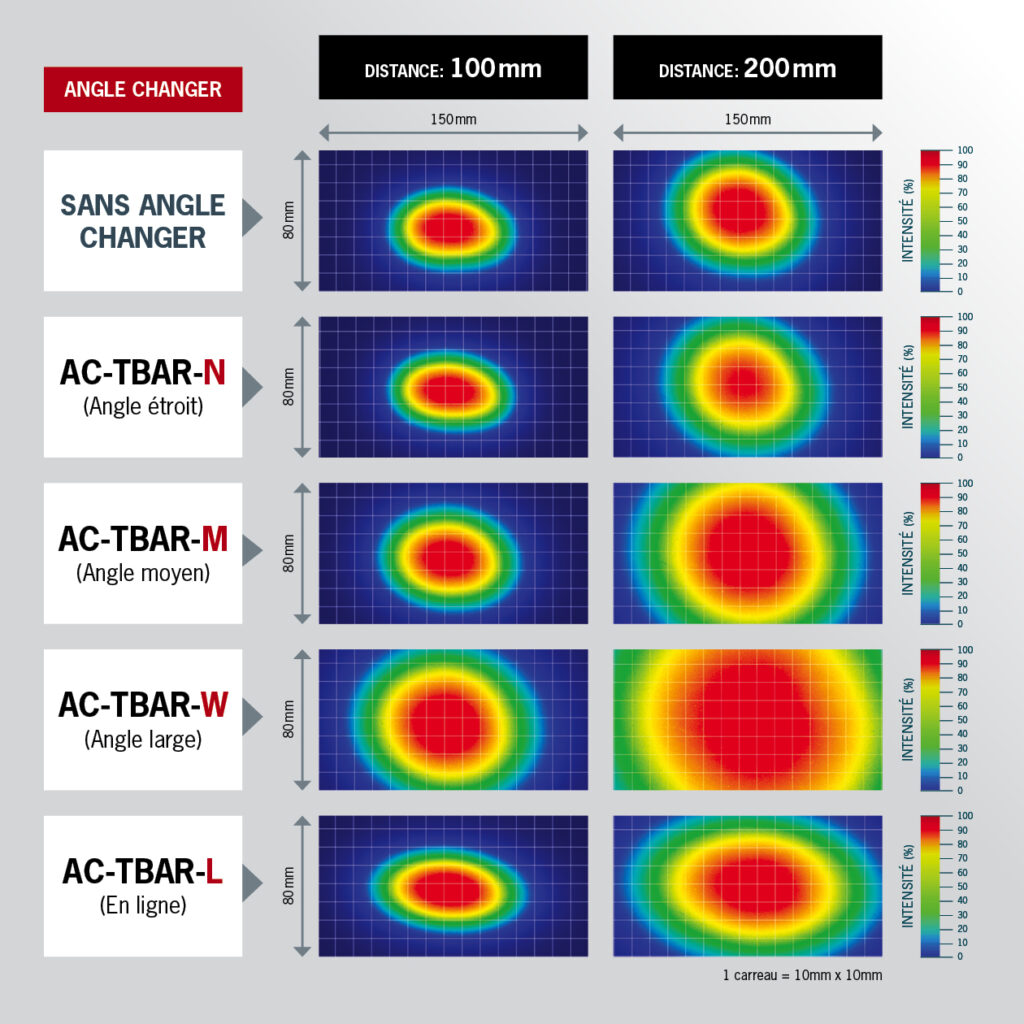

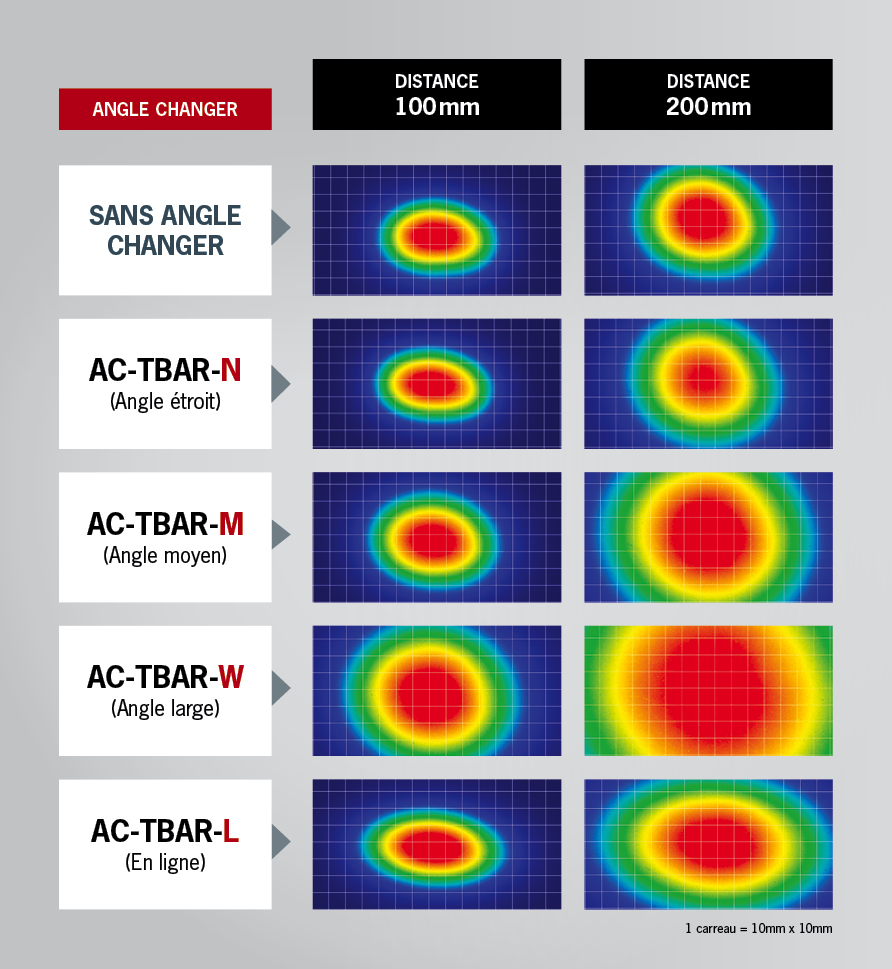

Cartes d’homogénéité

modular m tbar

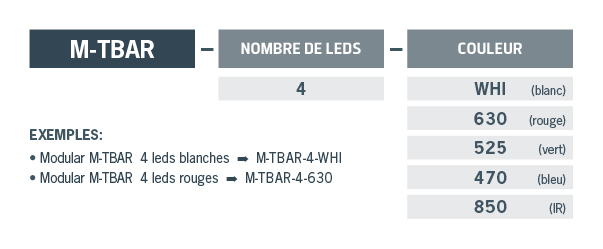

Constructeur de référence

Constructeur de référence de la M-TBAR

Présentation du produit

Principales caractéristiques

  • Disponible en blanc (4800K), rouge (630nm), IR (850nm), vert (525nm), bleu (470nm)
  • Conception légère et robuste, conforme à la norme IP67 – parfaite pour l’outillage en bout de bras mécanique et autres applications en robotique (éclairage seul : 60g, boîtier : 72g)
  • Chaînez des barres entre elles, afin de créer une barre plus longue, avec toujours le même espacement entre les leds
  • Montage facile sur rainure T-SLOT
  • Connecteur M12 standard
  • Longueur de câble flexible entre la lumière et l’alimentation – jusqu’à 10 m
  • Dimming en modes Continu et OverDrive
  • S’adapte facilement à la majorité des caméras et lecteurs de code du marché
Mini-barre M-TBAR pour la vision industrielle

Compatible avec les Angle Changers

modular m tbar

Les Angle Changers sont des diffusants robustes qui permettent d’élargir le faisceau lumineux des lentilles de la M-TBAR (angle standard de ±5°), offrant ainsi plus de flexibilité sur l’ensemble du champ de vision. Options disponibles :

  • •Étroit ±10° (Standard & Polarisé)
  • •Moyen ±17° (Standard & Polarisé)
  • •Large ±25° (Standard & Polarisé)
  • •En Ligne ±9-16° (Standard & Polarisé)
  • Polarisant seul

Applications

La Modular M-TBAR fonctionne en mode strobe et en mode continu. La fonction OverDrive strobe intégrée rend le produit parfait pour l’industrie automobile, la logistique et la fabrication de composants électroniques, et bien d’autres applications de robotique, contrôle qualité et inspection par vision :

  • lecture de code
  • inspection d’étiquettes
  • identification de pièces
  • vérification de position
  • traçabilité
  • …et bien plus encore !

Informations techniques

Veuillez cliquer sur les onglets ci-dessous.

Méthode d’éclairage

Direct
modular m tbar
Effets rasants

Irradiance

modular m tbar

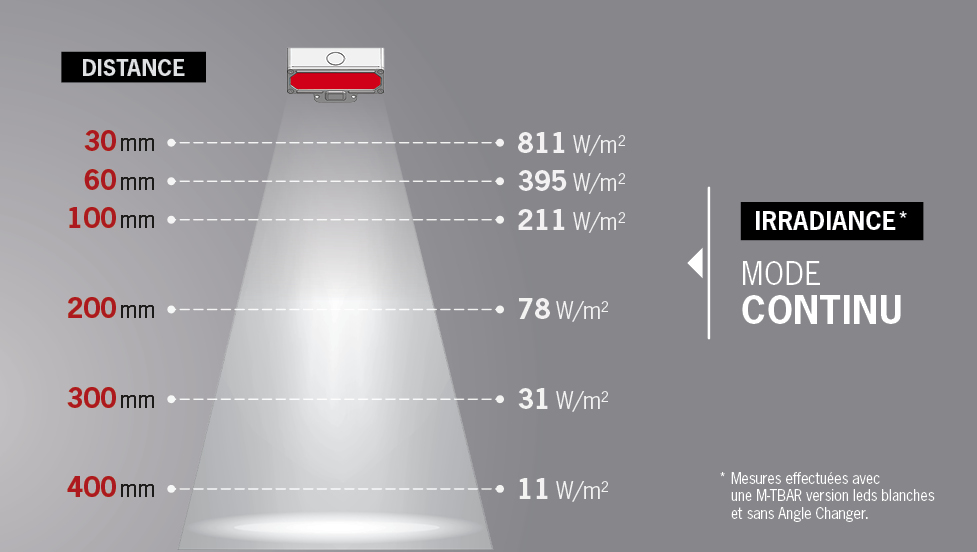

Modular M-TBAR : irradiance en mode continu
modular m tbar

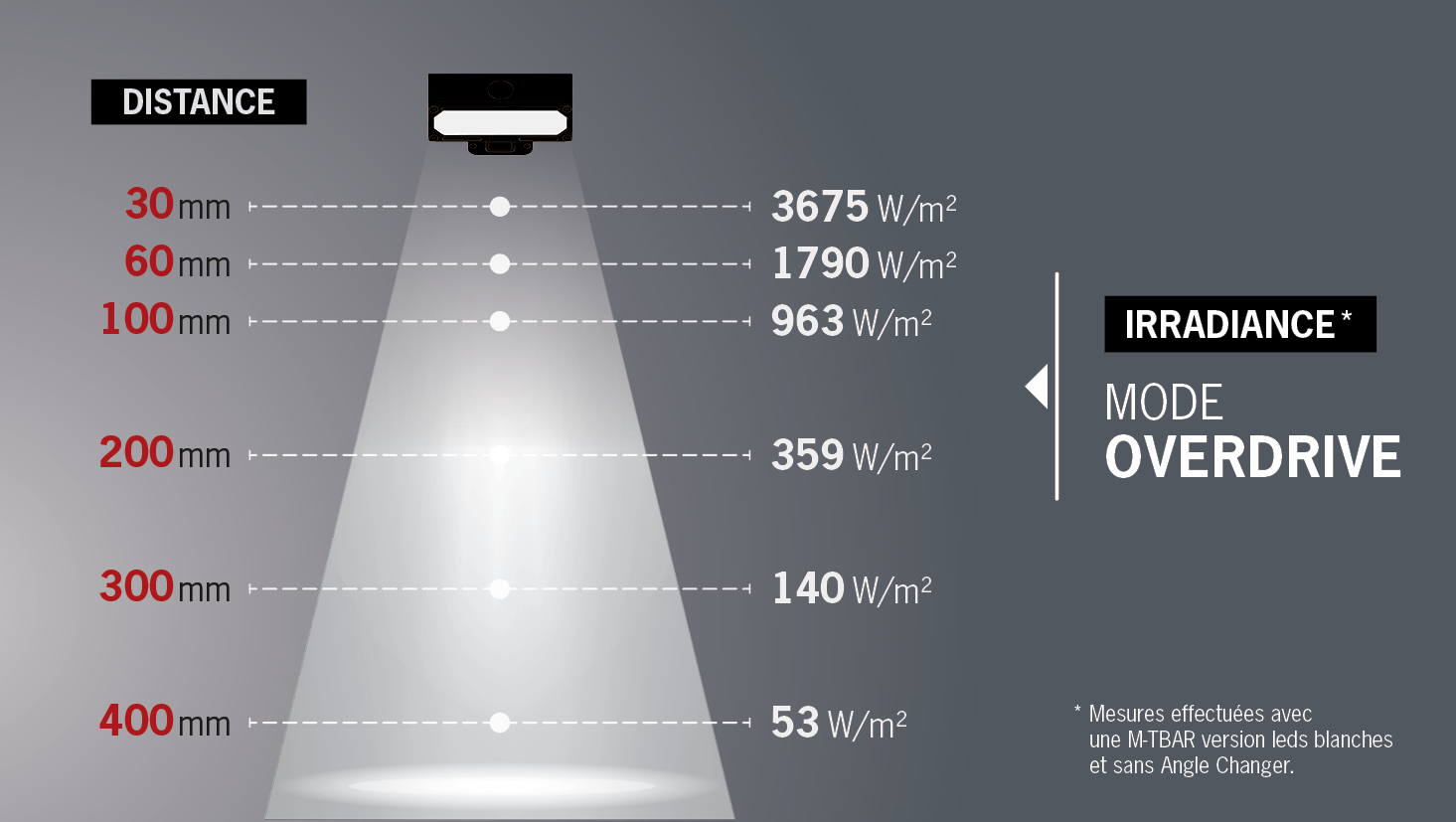

Modular M-TBAR : irradiance en mode Strobe

Cartes d’homogénéité

modular m tbar

Constructeur de référence

Constructeur de référence de la M-TBAR
